真空熔煉爐爐體結構 　　真空熔煉爐采用耐熱鋼制造的真空罐放入電阻爐中，根據真空熱處理工藝的需要，配接適當?shù)恼婵障到y(tǒng)，即成為筒單的真空熱處理爐。是由電阻爐，真空罐硬和真空泵真空悶門、真空計等構成的真空系統。熔煉爐的熱源在真空的外部，也就是電熱元件設置在真空罐的外部，工件放在真空罐的內部，靠間接加熱。 　　真空罐是真空熔煉爐的關鍵性部件。由于真空罐須在高溫和一個大氣壓的外壓條件下工作，所以，真空罐的材料應具備良好的熱穩定性和耐氧化性，間接性能要好，焊縫不易產生氣孔、開裂，保證高溫氣密性。材料成分中的元素蒸氣壓要低，防止合金元素在高溫、高真空下?lián)]發。 　　真空熔煉爐廠家淺析熔煉爐的幾種結構： 　　1.鐘罩式結構 　　這種真空熔煉爐結構的真空罐座落在爐底上，整個真空熔煉爐爐底和真空罐可以借助于電動或液壓傳動升降，以完成裝出料操作并能縮短冷卻時間。也可以采取真空罐和爐底固定不動，罩式爐體升降的方法來完成進出料操作等，但是爐體升降較為復雜。采用哪一種方法，要根據現場實際情況而定。 　　2.雙真空結構 　　這種結構不僅真空罐內部被抽成真空，而且真空罐外部的爐體部分也被抽成真空。這樣，就可以減少真空熔煉爐承受的壓力，避免真空罐外壁氧化和變形，延長了真空罐的使用壽命。

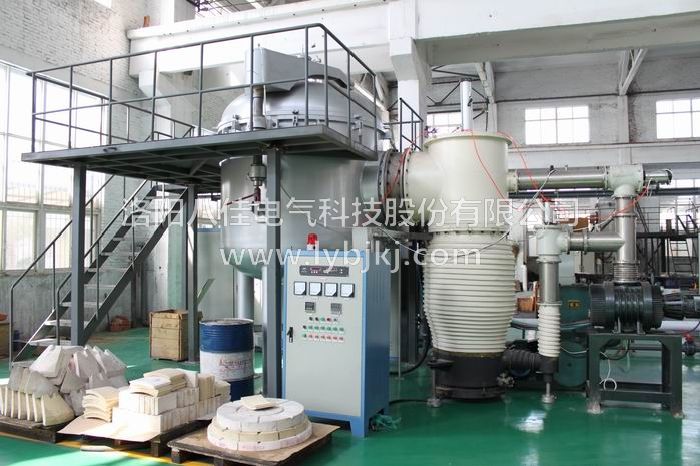

　　真空燒結爐的這些操作大家了解嗎　　真空燒結爐是指在真空環境中對被加熱物品進行保護性燒結的爐子，其加熱方式比較多，如電阻加熱、感應加熱、微波加熱等。關于它的操作很多用戶都有些疑問，那么，它是怎么操作的呢？這次我們就一起看看?！　∫?、真空燒結爐操作流程　　1、通電前檢查　　通電前，檢查真空燒結爐各開關是否放在（關）位，升溫方式為“手動”，功率調節逆時針旋到頭（低）。確認無誤后再根據工藝要求的順序來啟動機械泵、擴散泵?！　?、測量爐內真空度　　根據真空計的操作進行，當達到要求的真空度時，才能加熱升溫。　　3、抽真空　　緊閉所有的真空閥門，啟動機械泵，待其運轉正常后，打開通向爐體的低真空閥，預先對爐體抽氣，此閥打開時應緩慢，以免機械泵排氣口處有油噴出?！　?、打開真空閥　　真空燒結爐爐體抽真空的同時，打開真空閥，對擴散泵抽氣，當真空度達到15Pa后，先開啟擴散泵上的冷卻水，然后對擴散泵加熱，一般經過45分鐘左右擴散泵起作用，就可關上通向爐體的真空閥，打開真空閥，真空度很快可以達到1.33×10-1Pa以上，即可對電爐通電加熱?！　?、加熱　　次加熱因放氣較多，真空度容易下跌，另外工件加熱放氣也使真空下跌，所以要慢慢升溫真空度下跌到1.5帕停止加熱，等真空度回升到0.5帕以上再慢慢加熱。因擴散泵低于20帕就無法工作，另外擴散泵油在太低真空下易氧化，導致擴散泵無法作用。也可在低真空下加熱除氣，等放氣基本結束，再開高真空。另外電爐在不用時抽真空狀態下保存，下次抽氣快些。欲停止抽真空，應先關閉高真空閥，然后停止加熱，1個半小時后，關閉低真空閥，停止機械泵運轉，只有在擴散泵冷卻之后，才切斷其冷卻水供應。　　6、手動升溫　　在爐溫200℃以下先用手動方式升溫，否則控溫不準。在真空狀態下按加熱啟動按鈕，緩慢調節手動功率（順時針方向），使電流慢慢上升，禁止超過次額定電流1100A，電爐溫度隨之上升。1000-2000℃，可采用紅外自動控制爐溫?！　?、降溫　　降溫可按預先設定的程序控制降溫，也可直接把加熱關閉讓其自行降溫。但降溫過程中不允許停水，否則真空燒結爐爐體密封圈會燒壞。
